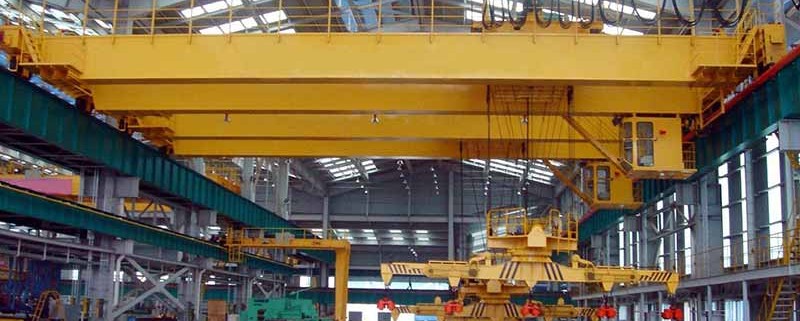

جرثقیل سقفی چیست؟

جرثقیل وسیله است که در انواع گوناگون و قابلیت های مختلف جهت جابجایی اجسام و اشیاء سنگین مورد استفاده قرار می گیرد.

و اما جرثقیل سقفی نوعی جرثقیل می باشد که مورد استفاده در داخل سالن ها و سیلو های سرپوشیده قرار می گیرد که بعنوان مناسب ترین و بهترین وسیله در این زمینه ها می باشد.

جرثقیل سقفی از سه بخش تشکیل میشود:

بالابرجهت فراهم کردن حرکت بالا و پایین برای بلند کردن بار

ترولی جهت فراهم کردن حرکت چپ و راست برای بالابر و بار

پل،جهت فراهم کردن حرکت عقب و جلو برای ترولی،بالابر و بار

انواع جرثقیل سقفی

جفت پل

کاربرد و مزایا جرثقیل سقفی جفت پل :

جرثقیل‌های سقفی جفت پل بهترین راه حل برا ی جابجایی مواد در سالن‌هایی است که دهانه و ظرفیت بیشتری مورد نیاز می‌باشد.

با این نوع جرثقیل‌ها از ارتفاع بیشتری می‌توانید استفاده کنید و با پیشنهادهای مهندسی و ساخت سازه مطابق استاندارد و با وزن مرده کم می‌توانید بهترین استفاده را نیز از لحاظ اقتصادی ببرید.

همچنین دیگر مزیت این نوع جرثقیل‌ها این است که با وجود راهروی انتخابی در بدنه جرثقیل علاوه بر سهولت در دسترسی و امکان تعمیر قطعات کالسکه (ترولی)، امکان مناسبی برای تعمیر و تعویض لامپ‌های سالن، تأسیسات گرمایشی سالن و خطوط برق رسان را نیز فراهم می‌کند.

تک پل

کاربرد و مزایا جرثقیل سقفی تک پل :

جرثقیل‌های سقفی تک پل خواسته‌های شما را با بالاترین کیفیت تأمین می‌کند و همچنین با ساخت سازه مطابق استاندارد و با وزن مرده کم هزینه‌های اضافی شما را کاهش می‌دهد.

این امر باعث می‌شود فشار وارد بر ریل‌های سالن کمتر شود و هزینه کمتری جهت طراحی ساختمان سوله در نظر گرفته شود و از لحاظ ابعاد هندسی و پارامترهای مهندسی بهترین طراحی را شامل می‌شود.

در نتیجه با حرکت‌های ویژه‌ای که این نوع جرثقیل خواهد داشت، تمامی نقطه نظرات شما را برآورده می‌کند.

اویز

کاربرد و مزایا جرثقیل آویز :

جرثقیل‌های آویز به سادگی بر روی سقف سالن قرار می‌گیرند، به طوریکه چنانچه شما امکان نصب ستون‌ها و تیرهای حمال‌ها را ندارید، با استفاده از این نوع جرثقیل‌ها می‌توانید نیاز جا به جایی خود را تأمین سازید.

می‌توانید از فضای ورودی سالن، داخل انبار و حتی نقاط ویژه انبار که مورد نیاز است، برای جابه‌جایی تولیدات خود بیشتر استفاده کنید، ضمناً با استفاده از این نوع جرثقیل‌ها امکان جا به  از بالابر مسیری به مسیر و ریلی دیگر و در نتیجه دسترسی به نقاط مورد نظرتان فراهم می‌گردد

جرثقیل‌های آویزی که به تیر حمال نیاز ندارند در صنعت به مونو ریل مشهورند و در دو نوع مستقیم و منحنی طراحی و ساخته می‌شوند.

جرثقیل دروازه ای

جهت جابجایی بار در محیط‌های باز و در داخل سالن‌ها کاربرد دارند. جرثقیل دروازه‌ای قابلیت نصب بالابرهای سیم بکسلی تک و دو پل در گروه‌های کاری مختلف را دارا می‌باشد.

جرثقیل های نیم دروازه ای

جرثقیل های  نیم دروازهای تك ویا دوپل ،مناسب ترین وبه صرفه ترین انتخاب برای مكان های هستند كه:

ظرفیت هایی از 1 تن الی 400 تن

محدوده پوشش  بصورت عرضی تا دهانه 30 متر بدون كنسول ویا با كنسول  و درطول تا 120 متر مسیر مستقیم

-خدمات کلاس “A” (خدمات پركار)
برخی مزایای جرثقیل های  نیم دروازه ای تک پل ویا دوپل:

-این نوع جرثقیل ها درمجاورت كارگاه ها وبیرون از محوطه نصب می شوند بااین قابلیت كه از یك سمت ستون های سالن موجود بعنوان پایه استفاده كرده ودر طرف دیگر بصورت مستقل با ستون مربوطه خود این نوع جرثقیل ها در مسیر طولی سالن حركت می نمایند.
-مسیر حركت طولی نامحدود وتا جایی كه نیاز باشد با ریل گذاری حركت طولی را می توان امكان پذیر كرد.
-قابلیت مونتاژ وجابجایی از یك مكان به مكان دیگر بدون آسسیب رسانی به سالن وكارگاه..
-محدود نبودن تناژ واجراء در تناژ های مختلف دهانه مختلف وطول مسیر مختلف
شرکت جر ثقیل سازی آداك می تواند تمامی سیستم های جرثقیل دروازه ای تك ودوپل را به تناسب نیازهای شما مهندسی، طراحی، ساخته و نصب نماید.
با خرید قطعات بنیان صنعت آداک شما در آینده شرکت خود سرمایه گذاری می کنید . در بخش بررسی و تحقیق ما ، مهندسین بطور مداوم در حال تجزیه و تحلیل راه های جدید در مورد بالابری و تجهیزات جرثقیل هستند.
پیشرفت و نوآوری بطور ثابت در فرآیند تولید و ساخت و محصولات نهایی در حال اجرا می باشد.
مشتری هایی که مایل به اصلاح یا توسعه تجهیزات خود هستند می توانند به این ضمانت متکی باشند که تمام قطعات جدید مطابق با تکنولوژی روز تولید شده اند که منجر به راه حل هایی با قیمت کاملا” مناسب و موثر می شود.




جرثقیل های صنعتی و کارگاهی

ساخت جرثقیل در صنایع، یکی از مهمترین موضوعات برای افزایش محصول، کاهش هزینه تولید و بالا بردن راندمان و بهره وری، بهبودو توسعه روش های جابجایی و انتقال مواد در کارگاه ها و کارخانه ها می باشد.

استفاده از جرثقیل متناسب باعث بهره وری  و صرفه جویی در هزینه ها می شود و می تواند ایمنی در کارگاه را نیز تامین کند .

از سوی دیگر، خرید جرثقیلی که کارایی آن بیش از نیاز کارگاه صنعتی باشد  موجب اتلاف سرمایه خواهد بود.

همین امر به روشنی بیان  می دارد مشاوره، طراحی ، ساخت نصب ،راه اندازی و سرویس ونگهداری جرثقیل متناسب با کار از چه اهمیتی برخوردار است هنگام طراحی جرثقیل، نکات زیر باید مدنظر قرار گیرند:

 نوع جرثقیل ، طرز عملکردونوع بهره برداری ازآن (جرثقیل سقفی ، جرثقیل  دروازه ای ، جرثقیل  بازویی ، جرثقیل های خاص و …)
تعداد و دفعات بارگیری وتخلیه وهمچنین استارت واستوپ های جرثقیل- حداکثر  وزن قابل جابجا یی در محدوده كار گیر جرثقیل

شرایط کاری و پیش بینی مدت زمان عمر جرثقیل
حالت های اعمال بار، ابعاد بار قابل جابجایی
شرایط محیطی و شرایط  ویژه


ارائه ی خدمات نوین در ساخت اسکلت فلزی و سوله با ناظران سازه
